Vícevrstvé PCBtechnologie se stala základním kamenem v moderní elektronice a umožňuje kompaktní design, lepší integritu signálu a lepší výkon v různých odvětvích, jako jsou telekomunikace, automobilový průmysl a lékařská zařízení. Tento článek zkoumá, jak fungují vícevrstvé desky plošných spojů, jejich strukturální výhody, klíčové specifikace a jak mohou podniky řešit běžné problémy, jako jsou náklady, složitost a spolehlivost. K podpoře informovaného rozhodování je zahrnut podrobný rozpis funkcí, praktické rady pro výběr a často kladené otázky.

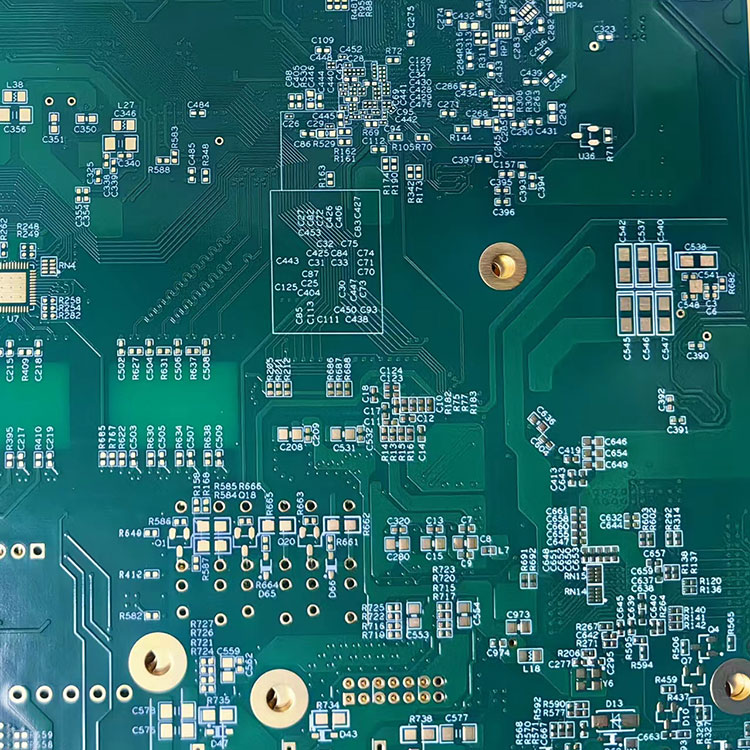

Vícevrstvá deska plošných spojů označuje desku s plošnými spoji složenou ze tří nebo více vodivých měděných vrstev oddělených izolačními materiály. Ve srovnání s jednovrstvými nebo dvouvrstvými deskami s plošnými spoji umožňují vícevrstvé konstrukce vyšší hustotu obvodů, snížení elektromagnetického rušení a efektivnější směrování.
S rychlým rozvojem elektronických produktů, jako jsou chytré telefony, průmyslové řídicí systémy a vysokorychlostní komunikační zařízení, poptávka po kompaktních, vysoce výkonných deskách plošných spojů stále roste. Vícevrstvé desky plošných spojů splňují tyto požadavky integrací více vrstev do jediné jednotné struktury.
Pro společnosti, které hledají spolehlivou výrobu a konzistentní výkon, se řešení poskytovaná Haynerem zaměřují na přesné inženýrství a přísnou kontrolu kvality, aby byl zajištěn stabilní elektrický výkon.
Základní struktura vícevrstvé desky plošných spojů se skládá ze střídajících se vrstev vodivé mědi a izolačních substrátů. Tyto vrstvy jsou laminovány dohromady pod vysokým tlakem a teplotou za vzniku pevné desky.
Elektrické propojení mezi vrstvami je dosaženo pomocí prokovů, včetně prokovů s průchozími otvory, slepých prokovů a zakopaných prokovů. Tato propojení umožňují signálům vertikálně cestovat přes vrstvy, což umožňuje složité návrhy obvodů bez zvětšení velikosti desky.
Vícevrstvé desky plošných spojů nabízejí několik technických a provozních výhod, které přímo řeší běžné problémy zákazníků, jako jsou prostorová omezení, kvalita signálu a spolehlivost systému.
Díky těmto výhodám jsou vícevrstvé desky plošných spojů nezbytné pro vysokofrekvenční a vysokorychlostní aplikace, kde je kritická konzistence výkonu.
| Parametr | Popis |
|---|---|
| Počet vrstev | Typicky se pohybuje od 4 do 20+ vrstev v závislosti na složitosti |
| Materiál | FR4, High TG, Rogers nebo jiné specializované substráty |
| Tloušťka desky | Standardní rozsah 0,4 mm až 3,2 mm |
| Tloušťka mědi | 0,5 oz až 3 oz |
| Přes typy | Průchozí, slepé, zakopané průchody |
| Povrchová úprava | HASL, ENIG, OSP, Immersion Silver |
| Řízení impedance | Důležité pro vysokorychlostní přenos signálu |
Pochopení těchto parametrů je zásadní při hodnocení dodavatelů nebo specifikaci požadavků na projekt.
Vícevrstvé desky plošných spojů jsou široce používány v průmyslových odvětvích, která vyžadují přesnost, odolnost a vysoký výkon.
Všestrannost vícevrstvých desek plošných spojů umožňuje inženýrům navrhovat pokročilé systémy při zachování spolehlivosti a účinnosti.
Přes své výhody představují vícevrstvé desky plošných spojů několik výzev, se kterými se zákazníci často setkávají během nákupu a implementace.
Řešení zahrnují optimalizaci počtu vrstev, výběr vhodných materiálů a partnerství se zkušenými výrobci, jako je Hayner, aby byla zajištěna efektivní výroba a zajištění kvality.
Výběr vhodné vícevrstvé desky plošných spojů zahrnuje vyhodnocení technických požadavků, aplikačních scénářů a schopností dodavatele.
Proces strategického výběru snižuje rizika a zajišťuje optimální výkon v konečné aplikaci.
Pro podrobné specifikace produktu navštivte:Produktová stránka vícevrstvých PCB
Q1: Jaký je minimální počet vrstev ve vícevrstvé desce plošných spojů?
Vícevrstvá deska plošných spojů obvykle začíná ze 4 vrstev, protože 3vrstvé desky se zřídka používají kvůli strukturální nevyváženosti.
Q2: Proč jsou vícevrstvé PCB dražší?
Náklady jsou vyšší kvůli složitým procesům laminace, požadavkům na přesné vyrovnání a dalším materiálům.
Q3: Jak vícevrstvá PCB zlepšuje výkon signálu?
Začleněním vyhrazených zemních a napájecích ploch vícevrstvé desky plošných spojů snižují rušení a udržují stabilní přenos signálu.
Q4: Jsou vícevrstvé desky plošných spojů vhodné pro vysokofrekvenční aplikace?
Ano, zvláště při použití specializovaných materiálů a návrhu s řízenou impedancí.
Technologie vícevrstvých desek plošných spojů hraje zásadní roli při umožnění moderních elektronických inovací. Jeho schopnost podporovat složité obvody, zlepšit integritu signálu a snížit celkovou velikost systému z něj činí základní řešení pro pokročilé aplikace.
Díky pochopení konstrukčního návrhu, technických parametrů a výběrových strategií mohou podniky efektivně řešit běžné výzvy a dosahovat spolehlivého výkonu.
Haynerposkytuje vysoce kvalitní vícevrstvá PCB řešení šitá na míru různým průmyslovým potřebám, kombinující pokročilé výrobní možnosti s přísnými standardy kontroly kvality.
Pro přizpůsobená řešení a profesionální podporu,kontaktujte násdnes prodiskutujte požadavky vašeho projektu a zjistěte, jak může technologie vícevrstvých desek plošných spojů vylepšit vaše produkty.
