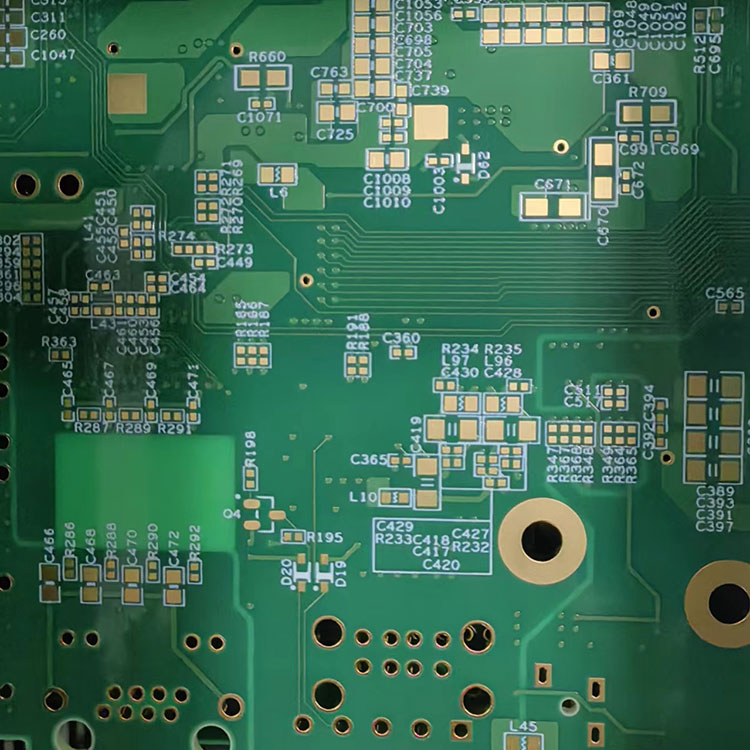

Desky plošných spojů High Density Interconnect (HDI) představují vytříbenou třídu technologie desek plošných spojů navrženou tak, aby uspokojila rostoucí poptávku po kompaktních, lehkých a vysoce výkonných elektronických zařízeních.HDI PCBstruktury zahrnují mikroprůchody, jemné stopy, komponenty se sníženou roztečí a vícevrstvé stohování pro zajištění větší hustoty kabeláže na menších plochách. Účelem tohoto článku je prozkoumat, co jsou HDI PCB, proč jsou nezbytné pro dnešní elektroniku, jak fungují v různých aplikacích a jaké trendy budou utvářet jejich budoucí vývoj.
HDI PCB řeší problém hustého směrování v pokročilé elektronice, jako jsou chytré telefony, nositelná zařízení, automobilové řídicí systémy, lékařské miniaturizované moduly, komunikační hardware 5G, průmyslová automatizační zařízení a letecká elektronika. Jejich vylepšený elektrický výkon a prostorově úsporná struktura je činí ideálními pro zařízení vyžadující rychlý přenos signálu, zvýšenou spolehlivost a snížené elektromagnetické rušení.
Profesionální porozumění charakteristikám HDI PCB lze výrazně posílit přezkoumáním jejich technických specifikací. Níže je uveden seznam parametrů, který nastiňuje klíčové strukturální a výkonnostní atributy běžně požadované v tomto odvětví.
| Parametr | Specifikace |
|---|---|
| Počet vrstev | 4–20 vrstev nebo vlastní konfigurace |
| Přes strukturu | Mikrovia, zakopané prokovy, slepé prokovy, naskládané nebo rozložené |
| Minimální šířka čáry / mezera | Až 50/50 μm v závislosti na výkonu |
| Dielektrická tloušťka | 40–100 μm podle provedení |
| Tloušťka mědi | 0,5–2 oz v závislosti na aktuálních požadavcích |
| Materiálové možnosti | FR4 High-Tg, Polyimid, BT pryskyřice, materiály bez halogenů |
| Poměr stran | Typicky 0,75:1 pro mikroprůchody |
| Pájecí maska | LPI, matný, lesklý, více barevných možností |
| Povrchová úprava | ENIG, ENEPIG, imerzní stříbro, imerzní cín, OSP |
| Řízení impedance | ±10% tolerance nebo těsnější |
| Tepelná vodivost | 0,3 W/m·K až 2,0 W/m·K v závislosti na materiálu |
| Testování spolehlivosti | Tepelné cyklování, IST, odolnost CAF, analýza mikroskopických řezů |
Tyto parametry pomáhají definovat mechanický, elektrický a tepelný výkon HDI PCB a zajišťují kompatibilitu s polovodičovými balíčky s vysokou hustotou, jako jsou BGA, CSP, LGA a pokročilé SoC moduly.
Přijetí technologie HDI PCB se dramaticky zvýšilo kvůli jedinečným výkonnostním výhodám, které nabízí v moderním elektronickém inženýrství. Pochopení toho, proč HDI PCB překonávají konvenční PCB, vyžaduje prozkoumat jejich strukturální výhody, elektrické chování a flexibilitu použití.
HDI PCB podporují pokročilé technologie balení, což umožňuje integraci více komponent do menších oblastí. To je nezbytné pro spotřební elektroniku a kompaktní průmyslové moduly.
Kratší signálové cesty snižují zpoždění šíření, zlepšují integritu signálu a podporují vysokorychlostní, vysokofrekvenční obvody, jako jsou RF moduly, 5G antény a širokopásmová paměťová rozhraní.
Kompaktní konstrukce a optimalizované rozvody mědi zvyšují účinnost odvodu tepla. To je důležité zejména u zařízení s nepřetržitým nebo náročným zpracováním dat.
Konzistentní vrstvení vrstev a řízená impedance pomáhají minimalizovat přeslechy, díky čemuž je HDI ideálním řešením pro citlivou komunikaci, navigaci a lékařskou elektroniku.
Navzdory tenkým dielektrickým vrstvám a jemným stopám nabízí HDI PCB zvýšenou mechanickou integritu, díky čemuž jsou vhodné pro nositelná zařízení, automobilová prostředí a průmyslová zařízení odolná proti vibracím.
Struktury jako 1+N+1, 2+N+2 nebo dokonce 3+N+3 umožňují složité směrování potřebné pro procesory a paměťové systémy, které vyžadují vrstvenou konektivitu.
Tyto výkonnostní charakteristiky zdůrazňují, proč jsou HDI PCB široce používány v zařízeních internetu věcí, komunikačním hardwaru a pokročilé automobilové elektronice. Výhody nejsou omezeny na zmenšení velikosti; rozšiřují se na věrnost signálu, odolnost a spolehlivost na úrovni systému.
Abychom pochopili, jak HDI PCB podporují sofistikované moderní systémy, je zásadní prozkoumat jejich strukturální fungování, výrobní procesy a praktické konstrukční koncepty.
Mikrovias jsou extrémně malé laserem vyvrtané otvory spojující sousední vrstvy. Jejich malý průměr snižuje nároky na prostor, umožňuje hustší vedení a lepší tok proudu. Naskládané mikroprůchody umožňují vysokoproudým nebo vysokorychlostním připojením procházet více vrstvami bez ovlivnění kvality signálu.
HDI PCB jsou často vyráběny vícevrstvým procesem nanášení. Skupiny vrstev jsou laminovány v několika stupních, což umožňuje přesné umístění slepých a skrytých prokovů. To poskytuje efektivní řešení směrování pro integrované obvody s vysokým počtem pinů.
Design s řízenou impedancí a přesná tloušťka dielektrika činí HDI PCB ideálními pro vysokorychlostní diferenciální signály, jako jsou USB 3.2, HDMI 2.1, PCIe a RF obvody.
Tepelné průchody, měděné mince roznášející teplo a kovové základní vrstvy se často přidávají ke zvýšení tepelné vodivosti a zajištění stabilního provozu ve vysoce výkonných modulech.
Pokročilé procesy zobrazování a leptání umožňují šířku čar až 50 μm, což umožňuje přesné směrování pod součástmi BGA a šetří místo na desce pro další funkce.
Materiály odolné vůči CAF a přísné testy tepelného cyklování zajišťují, že HDI PCB si udrží stabilitu v drsných prostředích, jako jsou automobilové ECU, moduly řízení letectví a průmyslové energetické systémy.
Díky integraci těchto výrobních a konstrukčních technik slouží HDI PCB jako funkční jádra pro produkty vyžadující miniaturizaci, aniž by došlo ke snížení elektrického, tepelného nebo mechanického výkonu.
Jak se elektronické produkty neustále vyvíjejí, transformuje se také technologie HDI PCB, aby vyhověla vyšším nárokům na výkon. Několik budoucích trendů zdůrazňuje směr vývoje HDI PCB.
HDI PCB jsou nezbytné pro signálové moduly 5G, protože vyžadují těsnou kontrolu impedance a materiály s ultranízkými ztrátami. Komunikace 6G nové generace bude vyžadovat ještě pokročilejší struktury HDI.
Očekává se, že budoucí desky HDI budou vkládat pasivní součástky nebo dokonce aktivní čipy přímo do vrstev desky, čímž se sníží celková tloušťka zařízení a zlepší se signálové cesty.
Nositelná zařízení, lékařské implantáty a skládací zařízení tlačí poptávku po poloflexibilních deskách HDI kombinující tuhost s flexibilním ohybem.
Materiály s nízkým Df a nízkým Dk se stanou standardem pro podporu ultravysokorychlostních digitálních rozhraní a komunikačních aplikací mmWave.
Požadavky na udržitelnost budou i nadále řídit přijetí bezhalogenových pryskyřic, bezolovnatých povrchových úprav a ekologičtějších výrobních technologií.
I když to není přímo probráno v obsahu článku, poptávka trhu po kompaktních, efektivních a na zpracování náročných zařízeních nepřímo podporuje přijetí struktur HDI PCB.
Tyto trendy naznačují, že HDI PCB si udrží zásadní pozici v pokročilém designu produktů napříč různými průmyslovými odvětvími, od spotřební elektroniky po průmyslové a automobilové systémy.
Otázka: Jaký je hlavní rozdíl mezi HDI PCB a standardní vícevrstvou PCB?
A:HDI PCB obsahuje mikroprůchody, jemnější čáry a umístění součástek s vysokou hustotou, což umožňuje kompaktní struktury a vynikající elektrický výkon. Standardní desky plošných spojů používají větší průchody a mají nižší hustotu směrování, takže jsou méně vhodné pro miniaturizovaná zařízení nebo vysokorychlostní obvody.
Otázka: Jak struktura HDI PCB zlepšuje integritu signálu ve vysokofrekvenčních aplikacích?
A:Kratší signálové cesty, přísně kontrolovaná impedance, redukovaná přes pahýly a optimalizované vrstvení minimalizují ztráty, odrazy a přeslechy. Tyto funkce vytvářejí stabilní prostředí pro vysokofrekvenční signály a zajišťují konzistentní výkon v komunikačních a výpočetních zařízeních.
Technologie HDI PCB nadále hraje zásadní roli při utváření budoucnosti pokročilého elektronického designu. Díky své schopnosti poskytovat kompaktní struktury, podporovat komponenty s vysokou hustotou, poskytovat lepší elektrický výkon a zajišťovat spolehlivý provoz se stal základem v odvětvích od komunikace a výpočetní techniky až po automobilové a lékařské aplikace. S rostoucí poptávkou po menší, rychlejší a výkonnější elektronice se HDI PCB budou nadále vyvíjet prostřednictvím pokročilých materiálů, vestavěných součástí a inovativních výrobních technik.
